Intelligentes Schachtüberwachungssystem

Schächte in Fernwärmesystemen sind schwer zugänglich und zu überwachen, was die Erkennung von Lecks, Überflutungen und Temperaturproblemen erschwert.

Das intelligente Überwachungssystem von Wioniq sammelt Echtzeitdaten aus diesen versteckten Bereichen – standardmäßig werden Wasserstände, Luftfeuchtigkeit und Temperatur rund um die Uhr gemessen.

Kontaktieren Sie unsere Experten

Herausforderungen

Risiken unüberwachter Schächte

Wärmeverluste und Korrosion

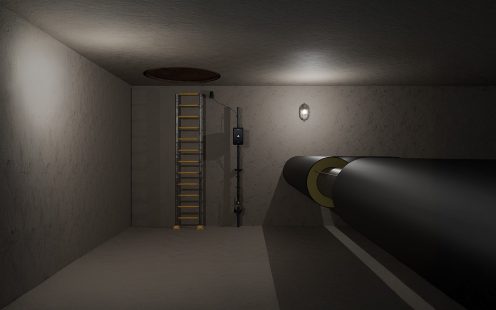

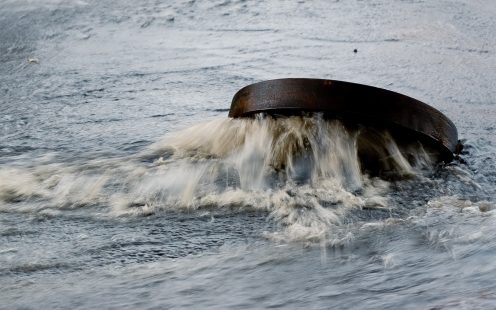

Fernwärmeschächte sind häufig von Wassereintritt und Überflutungen durch Lecks oder Regenwassereintritt betroffen, was zu Korrosion an Rohren und Ventilen führen kann.

Schlechte Isolierung innerhalb der Schächte und Rohrleitungen verursacht erhebliche Wärmeverluste und verringert die Gesamteffizienz des Fernwärmesystems.

Das warme und feuchte Umfeld in den Schächten begünstigt Schimmelbildung und beschleunigt die Materialalterung, insbesondere bei Metall- und Elektrokomponenten.

Betriebs- und Sicherheitsrisiken

Die Sicherheit ist ebenfalls ein wichtiges Thema, da Wartungspersonal beim Betreten von engen Schächten Risiken ausgesetzt ist, etwa durch heißes Wasser, gefährliche Gase oder niedrige Sauerstoffwerte.

Die Wartung selbst ist aufgrund schwer zugänglicher Schächte, hoher Arbeitskosten und fehlender Fernüberwachungstechnologien herausfordernd.

In vielen Fällen ist die strukturelle Integrität älterer Schächte beeinträchtigt, da Beton- oder Metallteile im Laufe der Zeit Verschleißerscheinungen, Risse oder Einsturzgefahr aufweisen.

Umweltauswirkungen

Entweichendes heißes Wasser oder Dampf kann im Laufe der Zeit den umgebenden Boden erwärmen, was unterirdische Ökosysteme stören oder nahegelegene Infrastrukturen wie Kabel und Rohrleitungen beschädigen kann.

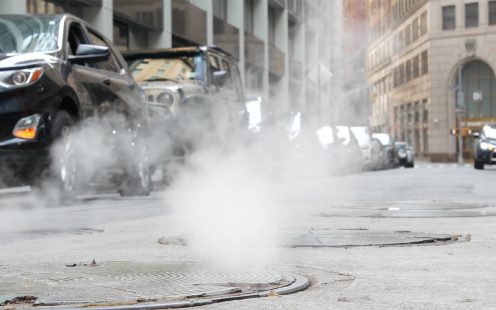

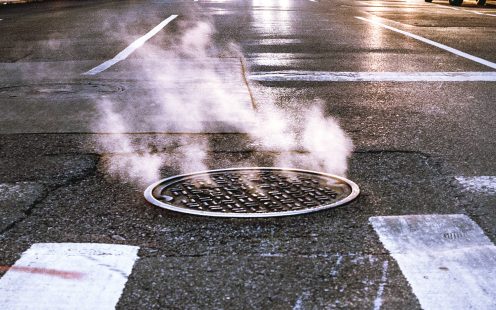

In den kälteren Monaten kann durch Schachtdeckel entweichender Dampf kondensieren und auf angrenzenden Straßen oder Gehwegen gefrieren, wodurch gefährliche Eisflächen für Fußgänger und Fahrzeuge entstehen.

In dicht besiedelten städtischen Gebieten stellen diese Effekte sowohl Umwelt- als auch Sicherheitsrisiken für die Öffentlichkeit dar.

So funktioniert es

Die Intelligenz hinter der intelligenten Schachtüberwachung

Schritt 1

Echtzeit-Datenerfassung

Wasserstände

Misst den Wasserstand im Schacht, um eindringendes Wasser, Entwässerungsstörungen und potenzielle Überschwemmungsrisiken zu erkennen. Standardmäßig empfehlen wir mindestens zwei Messpunkte.

Temperatur

Misst die Lufttemperatur im Schacht, um Gefrier-, Überhitzungs- oder Kondensationsrisiken zu erkennen. Ein sekundärer Drucksensor erfasst die Wassertemperatur am Schachtboden, um im Falle eines Lecks Alarm zu geben.

Luftfeuchtigkeit

Überwacht die relative Luftfeuchtigkeit im Schacht, um Bedingungen zu erkennen, die das Risiko von Korrosion, Kondensation oder Materialverschleiß erhöhen könnten.

(Optional) Rohrtemperatur im Fernwärmenetz

Überwacht sowohl die Vor- als auch die Rücklauftemperaturen der Fernwärmeleitung. Diese Werte liefern Einblicke in die Systemleistung, Effizienz und den Wärmetransfer.

(Optional) Druck im Fernwärmenetz

Überwacht sowohl den Vor- als auch den Rücklaufdruck der Fernwärmeleitung. Diese Werte geben Aufschluss über die Systemleistung und Effizienz.

(Optional) Rohrisolationswiderstand

Misst den Isolationswiderstand von Fernwärmerohren, um Feuchtigkeit in der Isolierung zu erkennen, und sendet Alarme für vorbeugende Wartungsmaßnahmen.

Schritt 2

Wioniq Platform & Sofortbenachrichtigungen

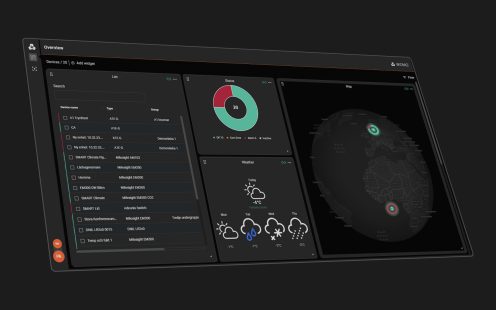

Alle gesammelten Daten werden direkt an die Wioniq IQ Plattform und das Energy IQ Modul gesendet, wo sie in Echtzeit verarbeitet und visualisiert werden. Das intuitive Dashboard bietet eine klare Übersicht über alle verbundenen Einheiten und deren Status im Karten-Widget. Wenn Schwellenwerte überschritten oder ungewöhnliche Aktivitäten erkannt werden, werden sofortige Warnungen per SMS, E-Mail oder über integrierte Systeme wie SCADA oder GIS/NIS gesendet – dies ermöglicht schnelle, fundierte Entscheidungen und minimiert Ausfallzeiten.

Energy IQ - Verbinden, überwachen und steuern – alles an einem Ort

Die Wioniq IQ Plattform Energy IQ verbindet Ihre Sensoren, Geräte und Steuerungssysteme in einer einzigen, intuitiven Oberfläche. Sie verarbeitet Echtzeitdaten, wandelt sie in umsetzbare Erkenntnisse um und ermöglicht Ihnen sofortige Kontrolle – sowohl in der Cloud als auch lokal vor Ort.

Erfahren Sie mehr über Energy IQ

Schritt 3

Erkenntnisse durch historische Daten & Trends

Alle gesammelten Daten werden sicher gespeichert und über die Zeit analysiert, wodurch die Echtzeitüberwachung in wertvolle Erkenntnisse verwandelt wird. Durch die Identifikation von Trends und wiederkehrenden Mustern hilft die Plattform, potenzielle Probleme frühzeitig vorherzusagen. Historische Daten unterstützen eine intelligentere Wartungsplanung, senken die Betriebskosten und fördern die langfristige Zuverlässigkeit des Systems.

Vorhersagen

Durch die Analyse von Datentrends über einen längeren Zeitraum erkennt das System frühzeitig entstehende Risiken und ermöglicht eine proaktive Wartung anstelle reaktiver Maßnahmen.

Identifizieren

Historische Messwerte machen es einfach zu erkennen, welche Standorte zuerst Aufmerksamkeit erfordern. Die Plattform hebt Abweichungen, wiederkehrende Probleme und langfristige Veränderungen hervor, die sonst nur schwer zu erkennen wären.

Optimieren

Historische Erkenntnisse helfen Ihnen, Maßnahmen zum richtigen Zeitpunkt zu planen, unnötige regelmäßige Vor-Ort-Einsätze zu reduzieren und die Lebensdauer Ihrer Anlagen zu verlängern.

FULL PROVIDER

Umfassende Unterstützung. Bei jedem Schritt.

Von der Installation bis zum Betrieb

Mit Wioniq sind Sie nie auf sich allein gestellt. Wir begleiten Sie durch jede Phase – von der ersten Einrichtung bis zum vollständigen Betrieb – und stellen sicher, dass Ihr Überwachungssystem vom ersten Tag an einwandfrei funktioniert.

Unterstützung, wenn Sie sie brauchen

Unser engagiertes Customer-Success-Team unterstützt Sie bei Installation, Konfiguration und Dateninterpretation. Wir stellen sicher, dass Ihr System optimal eingerichtet ist, präzise arbeitet und die Erkenntnisse liefert, die Sie benötigen.

Für Zuverlässigkeit und Ergebnisse entwickelt

Durch die Kombination robuster Hardware, einer leistungsstarken und zuverlässigen Plattform sowie engagiertem Service liefert Wioniq eine ganzheitliche, verlässliche Lösung für die intelligente Überwachung von Infrastrukturen.

KOMPATIBLE GERÄTE

Kompatibel mit branchenführenden Geräten.

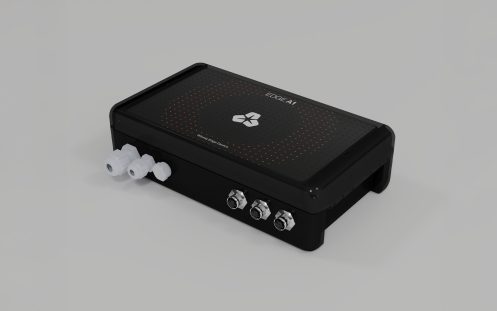

EDGE A1e (3:th generation)

Edge A1e sorgt für Sicherheit und Effizienz in sensiblen Umgebungen, indem es verschiedene wichtige Daten überwacht, wie Temperatur, Druck, Flüssigkeitsstände, Durchfluss und Luftfeuchtigkeit in einem bestimmten Bereich. Es liefert sofortige Warnungen bei Überschwemmungen, Überhitzung oder Eindringen, sodass schnell reagiert und Schäden verhindert werden können. Entwickelt zur Leckerkennung in isolierten Rohrleitungen, ist es ein leistungsstarkes Werkzeug für die Überwachung von Fernwärme- und Fernkältenetzen. Das Edge A1e-Gerät ist ausschließlich mit 4G-Konnektivität verfügbar.

Download PDF

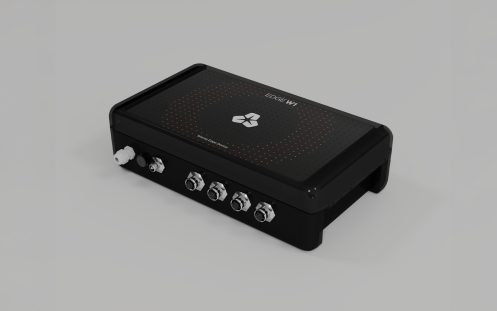

EDGE W1P (4:th generation)

Edge W1P ermöglicht die Überwachung zahlreicher wichtiger Parameter – Temperatur, Druck, Flüssigkeitsstände, Durchfluss, Luftfeuchtigkeit usw. – mit Echtzeitwarnungen bei Überschwemmungen, Überhitzung oder Eindringen. Es kann zudem an das Fernwärmerohr angeschlossen werden, um automatisch unterbrochene oder verbundene Schleifen zu erkennen, wodurch Lecks oder Störungen im Fernwärmesystem frühzeitig erkannt werden.

Die W1P ist die neueste und zukunftssichere Generation, ausgestattet mit Cybersecurity-Funktionen, 4G- & NB-IoT-Konnektivität sowie mehreren neuen Schnittstellen für Sensoren im Vergleich zur A1e-Plattform (dritte Generation).

EDGE W1P-mini (4:th generation)

Edge W1P ermöglicht die Überwachung zahlreicher wichtiger Parameter – Temperatur, Druck, Flüssigkeitsstände, Durchfluss, Luftfeuchtigkeit usw. – und liefert Echtzeitwarnungen bei Überschwemmungen, Überhitzung oder Eindringen. Es kann zudem an Fernwärmerohre angeschlossen werden, um automatisch unterbrochene oder verbundene Schleifen zu erkennen, wodurch Lecks oder Störungen im Fernwärmesystem frühzeitig erkannt werden.

Die W1P ist die neueste und zukunftssichere Generation, ausgestattet mit Cybersecurity-Funktionen, 4G- und NB-IoT-Konnektivität sowie mehreren neuen Schnittstellen für Sensoren im Vergleich zur A1e-Plattform (dritte Generation).

SUCCES CASE / SWEDEN / WIONIQ NORDIC

Wie Wioniq das Fernwärme‑Überwachungssystem von Öresundskraft verbessert hat

Modernisierung der Fernwärmeüberwachung für mehr Effizienz und Einsparungen

Die Hauptaufgabe von Öresundskraft bestand darin, die hohen Kosten für den Austausch alter Rohre aufgrund unentdeckter Probleme zu vermeiden. Das Unternehmen wollte eine Technologie einsetzen, die Probleme frühzeitig erkennt und so den vollständigen Austausch der Eternit-Rohre überflüssig macht. Durch die frühzeitige Erkennung von Unregelmäßigkeiten sollte die Lebensdauer der Infrastruktur maximiert und teure Reparaturen vermieden werden.

Erfahren Sie mehr
